Helpporakenteista, toimivaa ja pientä 14MHz antennia etsiessäni törmäsin C-Pole antenniin.

Rakennustarvikkeisiin meni tasan 0 euroa, miljoonalaatikkoa käyttäen, mutta eipä tämän kustannukset kovin korkeaksi nouse vaikka kaupasta osat hakisitkin...

Baluniksi antennille joko 1:1 toroidibaluni tai koaksiaalibaluni joka kääritään 4,8cm halkaisijaltaan olevan muoviputken päälle, 60 kierrosta RG58 koaksiaalia. Antennin syöttö koaksiaalin keskikarva pitempään elementtiin, vaippa lyhempään.

Antenni on helppo rakentaa myös muille taajuusalueille netistä löytyvän laskurin avulla.

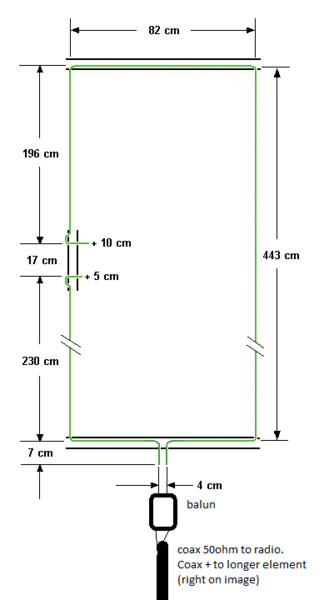

Rakennekuva / ohje:

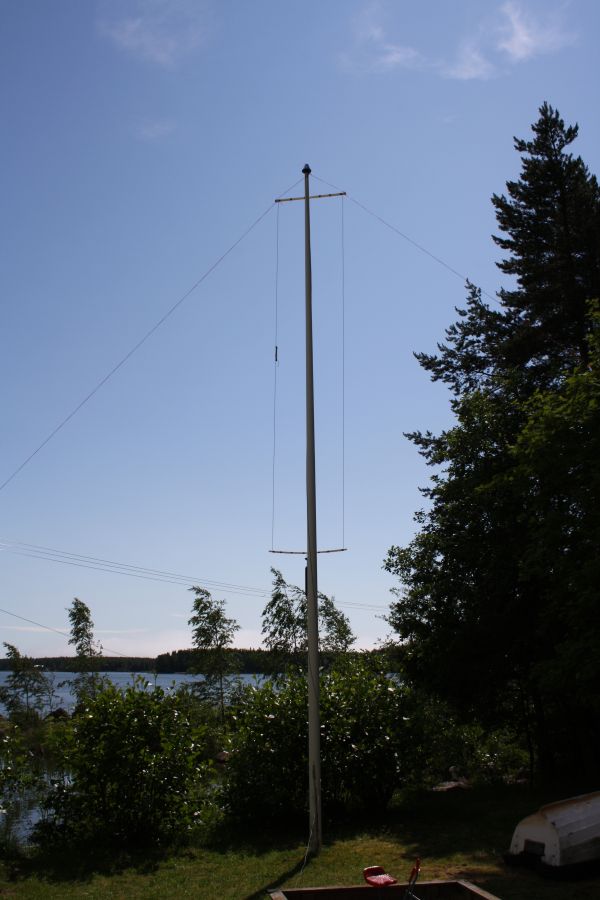

Ja lopuksi kuva omasta tekeleestäni (klikkaamalla isompi kuva)

Ensimmäisenä iltana ~10 maata testikusoissa joista pisin yhteys yli 10 000km Indonesiaan (100W), Toimii!
