Yksi helpoimmista antenneista rakentaa on perinteinen puoliaaltodipoli. Nimensä mukaisesti antenni on noin puolet käytettävän taajuuden aallonmitasta.



Puoliaaltodipoli koostuu kahdesta 1/4-aallon mittaisesta elementistä.

Puoliaaltodipolin elementtejen mitan voi laskea seuraavalla kaavalla: 300 / MHz / 4 x A (A=käytettävän elementtimateriaalin nopeuskerroin). Tämän kaavan tulos on 1/4-aallon elementin mitta.



Esimerkki:
Puoliaaltodipoli 27.315 (LA-Kanava 31) mitoitettuna käytettäessä ML-sähkökaapelia: 300 / 27.315 / 4 x 0.95 = 2.61

Keskipisteestä lähtevien elementtien pituus on siis 2.61 metriä ja antennin kokonaispituus 5,22 metriä.

Viiksen mitaksi tulee siis 2,61metriä. Suosittelen kuitenkin jättämään hieman viritysvaraa molempiin elementteihin, esim 10cm ylimääräistä mistä lyhentämällä voi etsiä ihanne-SWR arvon.

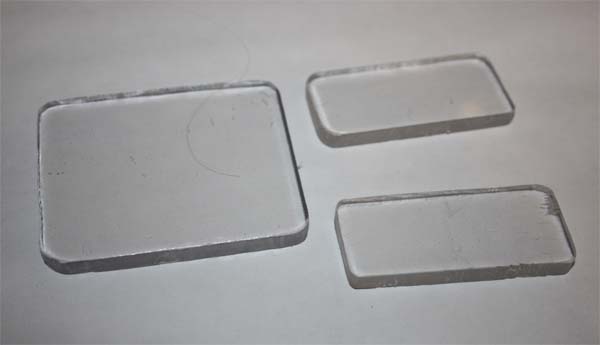

Dipolin keskipisteen voi toteuttaa monella tavalla. Monet alan liikkeet myyvät valmiita keskipaloja missä on UHF-liitin ja vedonpoistot yms. mutta nämä ovat melko kalliita. Keskipiste on helppo tehdä itse esimerkiksi 4~5mm paksusta pleksistä. Sopivan kokoiseen pleksipalaan porataan keskelle reikä UHF-liittimelle ja reunoille reiät elementtejä varten. Elementti-johdot pujotetaan reunan rei`istä läpi jonka jälkeen kiepsautetaan takaisinpäin ja lukitaan paikoilleen vaijerilukolla. Toinen elementti-johdin juotetaan UHF-liittimen keskinapaan ja toinen esim. abiko-kaapelikengällä UHF-runkoliittimen kiinnitysruuvin alle. Elementtien päihin on myös suositeltavaa laittaa eristeet joiksi käy esim. samaisesta pleksistä leikatut palaset joissa on molemmissä päissä reikä, toinen elementti-johtimelle ja toinen kiinnitysnarulle. Huomioithan dipolia mitoittaessasi viiksien kiinnityskohtien "kiepsautukseen" kuluvan johtimen, dipolin elementin pituus määräytyy elementin loppupäästä siihen kohtaan missä se on kiinnitetty UHF-liittimeen. Johtimen "kiepsautus" kiinnityskohdissa ei vaikuta antennin sähköiseen mittaan.

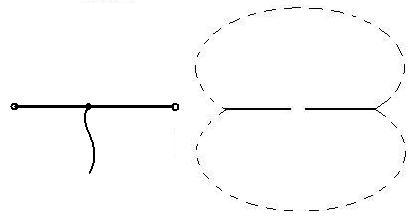

Alla kuva dipolin säteilykuviosta kun dipoli on ripustettu päistä vaaka-asentoon





Dipolin voi myös asentaa "Inverted-V" asentoon jolloin keskikohta nostetaan ylös ja viiksien alapäät ovat viistossa alaspäin. Tällöin dipolin suuntakuvio on hieman pyöreämpi verrattuna vaaka-asennossa olevaan antenniin. Inverted-V ripustuksessa viiksien keskinäinen kulma täytyy olla vähintään 90 astetta.

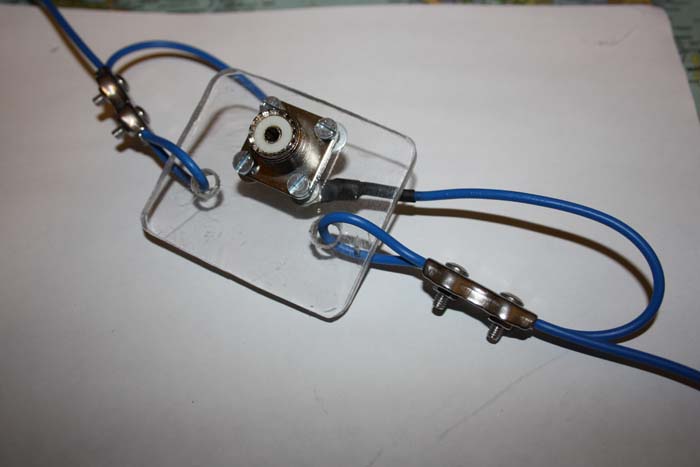

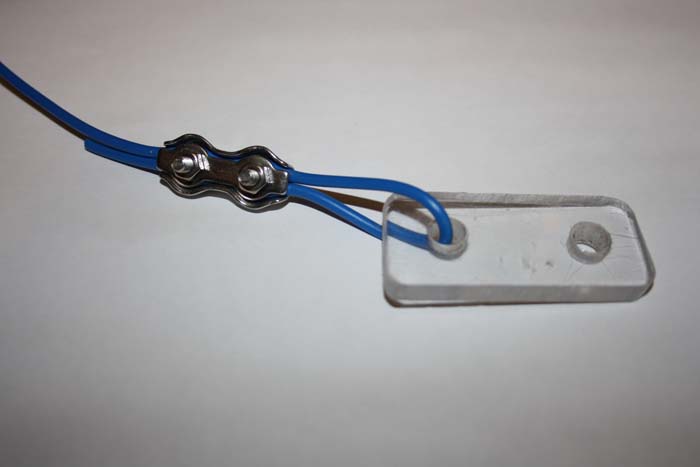

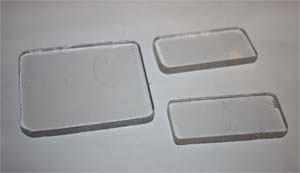

Muutama esimerkkikuva rakentamani dipolin rakenteista...

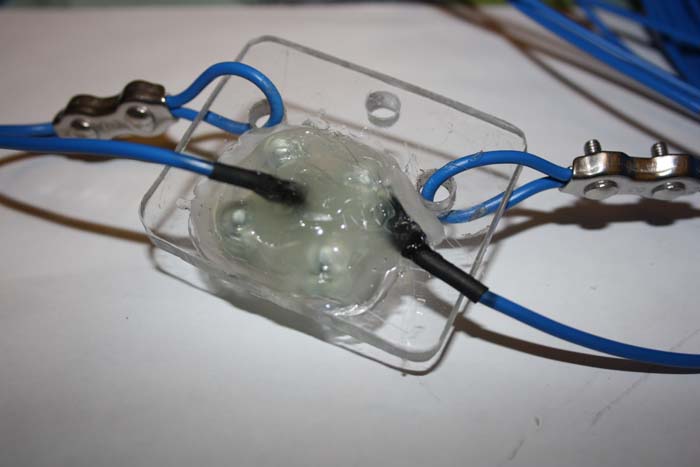

Lopuksi vielä suojasin UHF-liittimen takapuolen kuumaliimalla, mahtaako kestää suomen sääoloissa? Se jää nähtäväksi.
