Tunnettu kompromissiantenni 80-10m radioamatöörialueille on nimeltään G5RV. Antennin nimi tulee antennin kehittäjän Louis Varneyn radioamatöörikutsusta.Tälle antennille löytyy kymmeniä jos ei satoja erilaisia rakennusohjeita internetin syövereistä, tässä yksi sellainen lisää joka ainakin omassa käytössä on osoittautunut toimivaksi. Tämä antenni vaatii antennivirittimien käyttöä koska SWR-arvot ovat kaikilla alueilla melko korkeat. Itselläni oli käytössä manuaalinen viritin MFJ-949E joka viritti antennin hienosti kaikille radioamatöörialueille 3,5MHz:sta 28MHz alueeseen Olen käyttänyt tätä antennia niin normaali vaaka-ripustettuna kuin myös Inverted-V asennossa ja molemmissa tapauksissa antenni toimi hyvin.



Rakennustarvikkeet
- 1,5mm paksuista sähkökaapelia avolinjaa varten
- Vapaavalintaista johtoa antennielementeiksi (itse käytin 2,5mm päällystettyä teräsvaijeria)
- Muutama vaijerilukko
- plexi-levyä keski ja päätyeristimien tekoon
- 75 ohm koaksiaalikaapelia ja UHF-liitin radiolle
- Muovista sähköputkea



Antennin "dipoli-viikset" ovat pituudeltaan 15,3 metriä per viiksi eli antennin kokonaispituudeksi muodostuu 30,60 metriä.



Viiksien keskipisteestä lähtee 10.2 metriä pitkä avolinja jonka alapäästä vapaamittainen 75ohminen koaksiaalikaapeli radiolle. Avolinjaa rakentaessa lankojen etäisyys on helppo toteuttaa leikkaamalla muovisesta sähköputkesta paloja ja poraamalla niihin reiät 75mm etäisyydelle toisistaan. Näitä paloja on hyvä sijoittaa 70-100cm välein ja lukita palaset kaapeleihin esim. nippusiteillä.

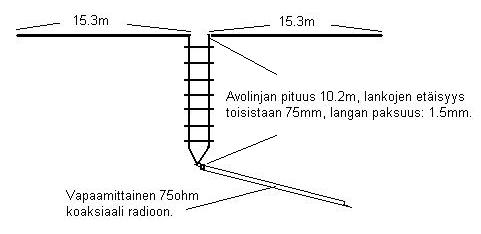

Rakennekuva

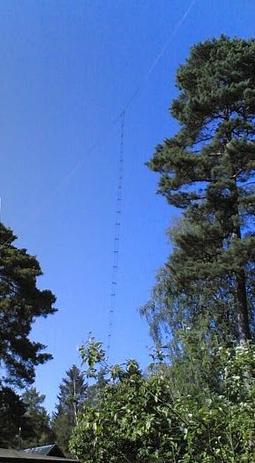

Tässä vielä kuva omasta versiostani ripustettuna korkeiden mäntyjen väliin.
