Kuso Jet on normaalisti 22+11A kanavat sisältävä LA-puhelin. Tämän ohjeen avulla saadaan kyseiseen koneeseen osa yläkanavista (kanavat 30-39).

Itse modifikaatio on helppo toteuttaa.



Laitteen PLL-piirin nastat 5 & 6 yhdistämällä muuttuu kanava 10 kanavaksi 31, 11>31 jne 19>39 saakka. Tällä ohjeella kanavat eivät näy näytössä. Eli vaikka modifikaatio "on käytössä", kanavanäytössä on kanava 11 ja kone toimii kanavalla 31. Vaihtoehtoisesti voit lisätä esim. koneen takaseinään kytkimen tai käyttää koneen etupaneelissa olevaa CB/PA kytkintä.



Modifiointi omalla vastuulla, jos rikot radiosi, en ota vastuuta siitä.



1. Aukaise koneen kannet ja ota kone "naamataulu" itseäsi kohden juotospuoli ylöspäin.

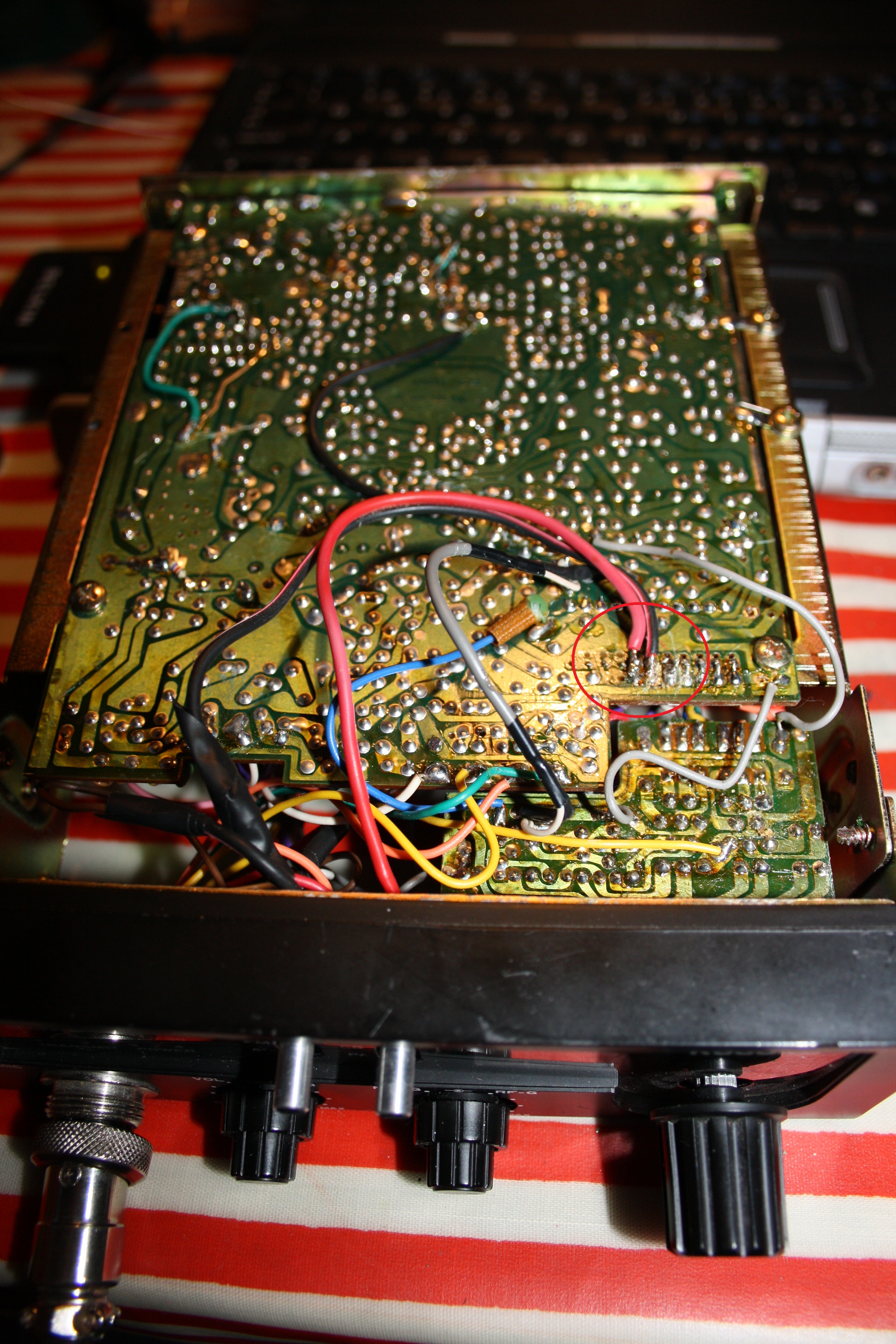

2. Paikallista kuvasta ympyröity PLL-piirin juotosrivi

3. Juota johdot vasemmalta katsottuna ensimmäiseen ja toiseen nastaan

4a. Lisää on/off kytkin laitteen takaseinään tms. haluamaasi kohtaan ja juota PLL-piirille menevät johdot liittimeen.

TAI.

4b. katkais PA/CB-kytkimelle menvät johtimet, yhdistä kytkimen ylimpään ja keskimmäiseen juotospisteeseen menevät johdot ja jätä alimpaan menevä harmaa johto kokonaan pois (suojaa johdon pää oikosulun varalta tai juota kokonaan irti piirilevyltä toisesta päästä)

4b1. juota PLL-piirille menevät johdot PA/CB-kytkimen ylimpään ja keskimmäiseen nastaan.

Kun PLL-piirille menevät johdot ovat kytkettynä, on yläkanavat käytössä.

Klikkaa kuvaa nähdäksesi isompi versio kuvasta

Tällä modifikaatiolla saadaan seuraavat kanavat:
10->30, 11->31, 12->32, 13->33, 14->34
15->35, 16->36, 17->37, 18->38, 19->39
Muut kanavat toimivat normaalisti (esim 1->1 ja 20->20).
