Zodiac M5126 on normaalisti 22+11A kanavat sisältävä LA-puhelin. Nykypäivänä monet päivystävät 31FM kutsukanavaa ja sinnehän ei tällä la-puhelimella pääse, vai pääseekö?



Zodiac M5126 modifioituu suhteellisen helposti yläkanaville ja kanvat saadaan jopa näkymään kanavanäytössä (kanavat 23-39).



Modifiointi omalla vastuulla, jos rikot radiosi, en ota vastuuta siitä.



Aukaise koneen kannet ja ota kone "naamataulu" itseäsi kohden juotospuoli ylöspäin.

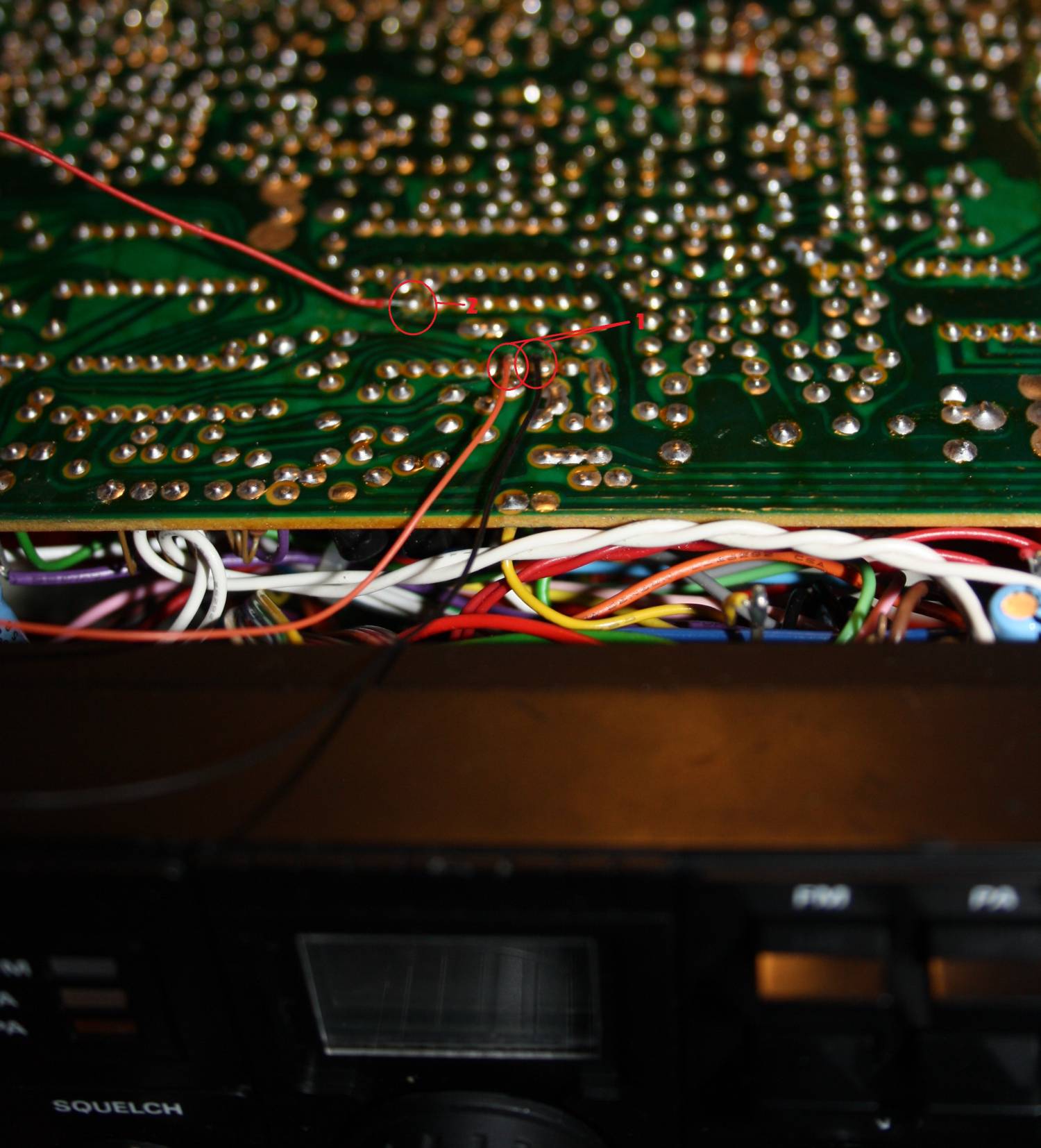

Paikallista kuvan nauhakaapeleiden mukaiset kytkentärivit.

1. Etummaisen nauhakaapelin kytkentärivin vasemmalta 6 & 7 pinneihin juotetaan johdot
2. Takimmaisen nauhakaapelin kytkentärivin vasemmalta katsoen ensimmäiseen pinniin juotetaan johto
- Etummaisen rivin johdot yhdistämällä saadaan kanavanäyttöön näkymä (esim 11->31)
- Takimmaisen rivin 1 pinnin kytkemisellä koneen maahan saadaan kanava 11 muuttumaan kanavaksi 31



Klikkaa kuvaa nähdäksesi isompi versio
