Nordland Viking 01-610 LA-puhelin on käytännössä sama radio kuin Mocoma 45, Major M-120 jne, pienillä herkuilla. Peruslevy kuitenkin koneessa on sama eli sama modis pätee koneeseen. Päätin kuitenkin tehdä oman artikkelin ko. koneen modifioinnista kun sellaiseen yläkanavat napintaakse laitoin..

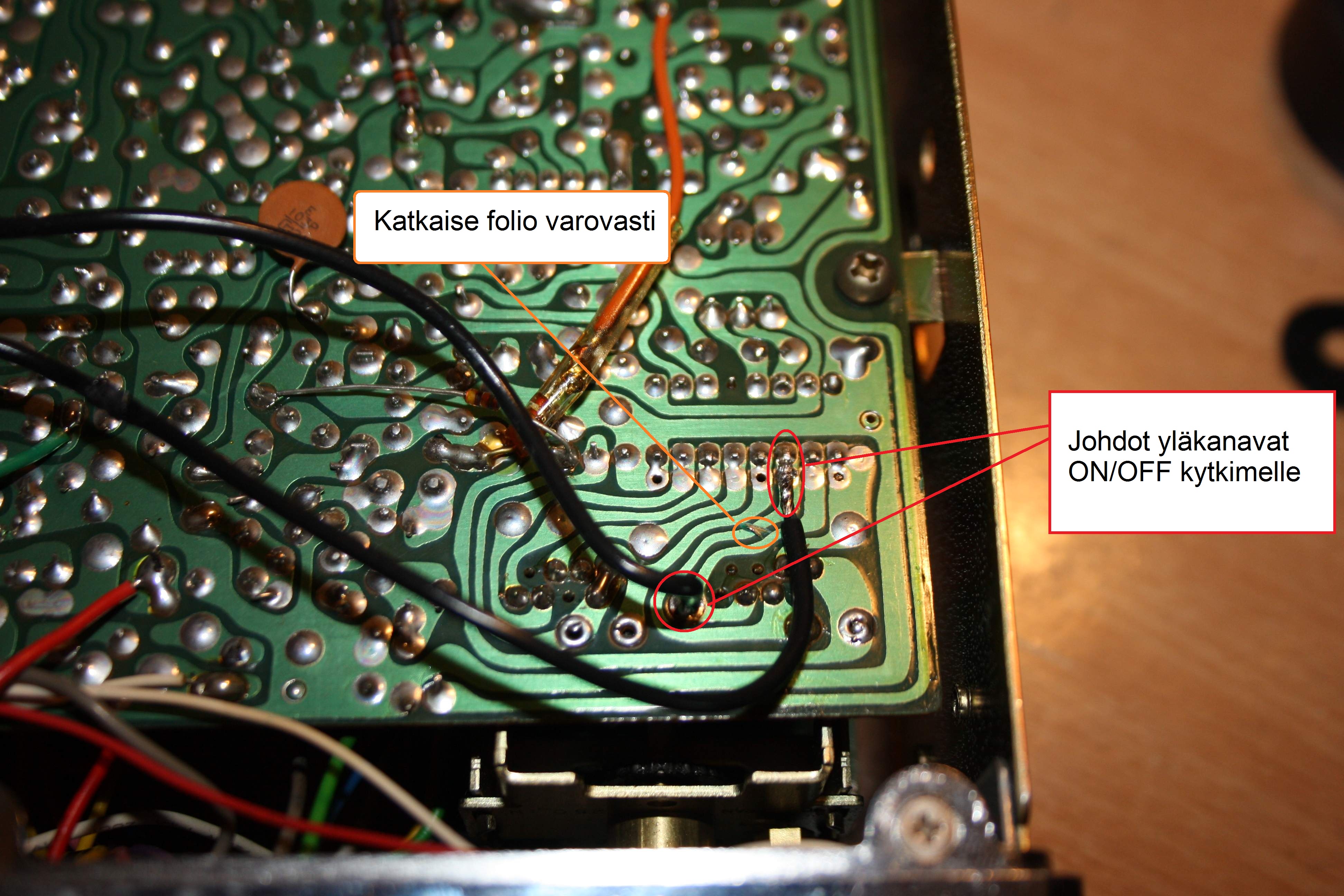

Modifiointi on toteutukseltaan hyvin yksinkertainen. Radion yläkansi auki ja oikeassa alanurkassa (koneen naamataulu sinuunpäin katsottuna) on PLL-piirin nastat. Yläkanavat saa käyttöön katkaisemalla nastalle 11 menevän folion.





Tämän jälkeen tietyt kanavat ovat yläkanavilla, vaikka niitä ei näytössä näykkään. Seuraavasta taulukosta näkee kuinka kanavat määrittyy kun folio on katkaistu.



ALUNPERIN: 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 11A
KATKAISTU: 24, 25, 26, 27, 28, 29, 31, 32, 33, 34, 36, 37, 38, 23

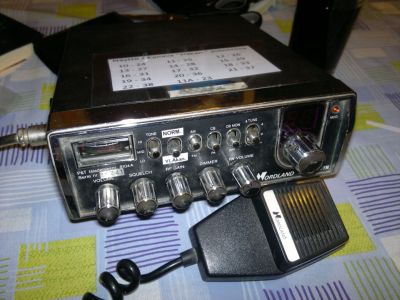

Kuva kertoo enemmän kuin tuhat sanaa? Kytkimen voit lisätä koneen takapaneeliin, kylkeen tai napata jonkun "turhan" esim ANL kytkimen etupaneelista tähän tarkoitukseen kuten ylläolevassa kuvassa esiintyvässä radiossa olen tehnyt..



(klikkaa nähdäksesi isompi kuva)
